SOUND PROOF WALL

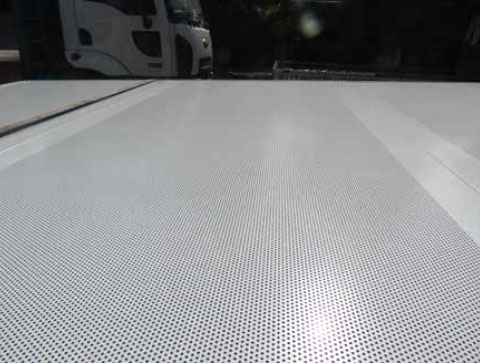

Panel constituido por dos láminas de acero adheridas mediante adhesivo orgánico a un núcleo aislante de lana de roca de alta densidad. La cara inferior dispone de perforaciones de 3 mm de diámetro. Entre la cara perforada y el núcleo se coloca un velo de fibra de vidrio.



Categoría:
Descripción

Núcleo LdR

Descripción

Panel constituido por dos láminas de acero adheridas mediante adhesivo orgánico a un núcleo aislante de lana de roca de alta densidad. La cara inferior dispone de perforaciones de 3 mm de diámetro. Entre la cara perforada y el núcleo se coloca un velo de fibra de vidrio

Aplicaciones

  • Revestimientos laterales de construcciones industriales, instalaciones hospitalarias, edificios comerciales, institucionales, de energía y de la minería, entre otros.
  • Panel autosoportante para aplicaciones de muro y cielo que requieran resistencia al fuego, combinado con absorción de ruidos.
  • Como elementos constructivos verticales.


Acero

Calidad estructural Grado 37 (of: 2.600 kg/cm2).
Espesores estándar recomendados: 0,6 / 0,5mm ; 0,6 / 0,6 mm ; 0,8 / 0,6 mm.

Recubrimiento Acero

  • Zinc Aluminio, aplicado en ambas caras según norma fabricación ASTM A792 M08 / recubrimiento tipo AZ -150 (150 gr/m2).


Terminación

  • Prepintado: Pintura de poliéster con espesor de 20 micras aplicada en una cara, en línea continua a base de resinas sintéticas, pigmentos y aditivos que proporcionan un acabado de alta calidad, Amplia variedad de colores para cara y trascara.
  • Plastisol: Sustrato metálico constituido por un 95% de zinc y un 5% de aluminio. El Plastisol es un recubrimiento polimérico superficial de resinas de PVC y otros aditivos químicos y plastificantes, con aplicación de color, que se aplica sobre el acero, de modo de aumentar su resistencia a la abrasión, la corrosión y otras condiciones climáticas o del medio adversas. Espesores de Plastisol de 100 y 200 micras, por una o ambas caras.
  • PVDF: Terminación de pintura termoplástica que combina Floruro de polivinilideno con resinas y pigmentos y que posee gran resistencia a la abrasión, ambientes ácidos, a la exposición de rayos UV y a la humedad.
  • Natural: Zinc Aluminio.



  • Excelente absorción acústica sobre todo el espectro de frecuencia, con un índice de absorción NRC entre 0,9 y 0,97.
  • Facilidad de montaje y rapidez de instalación.
  • Compatible con diferentes sistemas de acabados.
  • Óptimo aislamiento acústico con un índice de valor Rw entre 33 y 36 dB.
  • Núcleo de Lana de Roca no combustible.
  • Por ser modular permite realizar ampliaciones con gran facilidad.
ESQUEMA DE MEDIDAS NOMINALES
TABLA DE MEDIDAS
Ancho útil: 1150 mm
Ancho Nominal: 1170 mm
Espesores Núcleo: 50 mm / 60 mm / 80 mm / 100 mm / 150 mm
Largos del panel: Desde 2,5 m. hasta 12 mts. Según espesor de panel. Por manipulación se recomienda considerar paneles de máximo 9 mts
Perforación: R3 T5 de acuerdo ISO 150 7806 – 1983(E) Area abierta 32,7 %
Esquema Poliester
VA 15
TERRACOTA
RAL 6003
VERDE TIERRA
RAL 1000
SAHARA
RAL 9017
NEGRO
RAL 7024
GRIS PIZARRA
RAL 3020
ROJO
RAL 6002
VERDE FOLLAJE
RAL 1001
BEIGE
RAL 5009
AZUL PIEDRA
RAL 9017
GRIS CENIZA
RAL 2004
NARANJO
RAL 6011
VERDE MUSGO
RAL 9002
GRIS PERLA
RAL 5005
AZUL COBALTO
VA 12
BLANCO
RAL 1004
AMARILLO
RAL 6018
VERDE MANZANA
RAL 9006
GRIS SILVER
RAL 5012
Celeste
RAL 9003
BLANCO
Esquema Plastisol
RAL 9002
HAMLET
SOLENT BLUE
RAL 5002
HERITAGE GREEN
RAL 9007
ORION
RAL 9015
HONESTY
OCEAN BLUE
RAL 1003020
OLIVE GREEN
RAL 0005500
PURE GREY
RAL 0807030
STRAW
RAL 2604020
COBALT BLUE
RAL 1006020
MOORLAND GREEN
RAL 7000
ALASKA GREY
BAMBOO
RAL 2205015
WEDGEWOOD BLUE
RAL 6034
TURQUOISE
RAL 7038
GOOSEWING GREY
RAL 0405020
FOX
RAL 2307010
DUCK EGG
RAL 1008020
MEADOWLAND
RAL 9003
WHITE
