FIREPROOF WALL

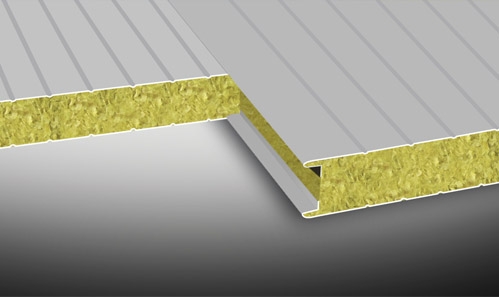

Panel constituido por dos placas de acero y núcleo aislante de lana de roca de alta densidad. Alta resistencia al fuego.

Categoría:
Descripción

Núcleo LdR

Descripción

Panel constituido por dos placas de acero y núcleo aislante de lana de roca de alta densidad. Alta resistencia al fuego.

Aplicaciones

  • Elementos constructivos verticales y horizontales tales como: muros y tabiques divisorios.
  • Panel recomendado para soluciones de muros y tabiques cortafuego.
  • Revestimientos laterales de construcciones industriales, instalaciones hospitalarias, edificios comerciales, institucionales, de energía y de la minería.
  • No apto para uso como cubierta.


Acero

Calidad estructural Grado 37 (of: 2.600 kg/cm2).
Espesores estándar recomendados: 0,6 / 0,6 mm; 0,8 / 0,6 mm.

Recubrimiento Acero

  • Zinc Aluminio, aplicado en ambas caras según norma fabricación ASTM A792 M08 / recubrimiento tipo AZ -150 (150 gr/m2).


Terminación

  • Prepintado: Pintura de poliéster con espesor de 20 micras aplicada en una cara, en línea continua a base de resinas sintéticas, pigmentos y aditivos que proporcionan un acabado de alta calidad, Amplia variedad de colores para cara y trascara.
  • Plastisol: Sustrato metálico constituido por un 95% de zinc y un 5% de aluminio. El Plastisol es un recubrimiento polimérico superficial de resinas de PVC y otros aditivos químicos y plastificantes, con aplicación de color, que se aplica sobre el acero, de modo de aumentar su resistencia a la abrasión, la corrosión y otras condiciones climáticas o del medio adversas. Espesores de Plastisol de 100 y 200 micras, por una o ambas caras.
  • PVDF: Terminación de pintura termoplástica que combina Floruro de polivinilideno con resinas y pigmentos y que posee gran resistencia a la abrasión, ambientes ácidos, a la exposición de rayos UV y a la humedad.
  • Natural: Zinc Aluminio.




Recomendaciones:

  • Se recomienda utilizar largos de panel conforme a las condiciones de manipulación en obra.
  • En general, no se recomienda utilizar largos de panel de más de 8m., por potenciales problemas de manipulación y desgarre del núcleo (para cualquier espesor de panel).
  • Se recomienda quitar el foil inmediatamente después de instalar, para evitar adherencia permanente.
  • Se recomienda almacenar en lugar seco antes de instalar.
  • Excelente comportamiento ante el fuego.
  • Núcleo de lana mineral incombustible.
  • Excelente comportamiento estructural.
  • Óptima aislación térmica.
  • Instalación rápida y simple.
  • Los largos a pedido (máximo 16 m.) permiten soluciones de largo continuo.
ESQUEMA DE MEDIDAS NOMINALES
TABLA DE MEDIDAS
Ancho útil: 1150 mm
Ancho Nominal: 1170 mm
Espesores: 50 mm / 60 mm / 80 mm / 100 mm / 150 mm
Largos Estándar: Desde 2.00 hasta 16 mt Largos a pedido
Esquema Poliester
VA 15
TERRACOTA
RAL 6003
VERDE TIERRA
RAL 1000
SAHARA
RAL 9017
NEGRO
RAL 7024
GRIS PIZARRA
RAL 3020
ROJO
RAL 6002
VERDE FOLLAJE
RAL 1001
BEIGE
RAL 5009
AZUL PIEDRA
RAL 7040
GRIS CENIZA
RAL 2004
NARANJO
RAL 9002
GRIS PERLA
RAL 5005
AZUL COBALTO
RAL 1004
AMARILLO
RAL 6018
VERDE MANZANA
RAL 9006
GRIS SILVER
RAL 5012
Celeste
RAL 9003
BLANCO

Descargue su archivo pdf con las especificaciones en detalle del producto

Descargue este modelo para Revit Architecture y Autocad.
