SOUNDPROOF WALL

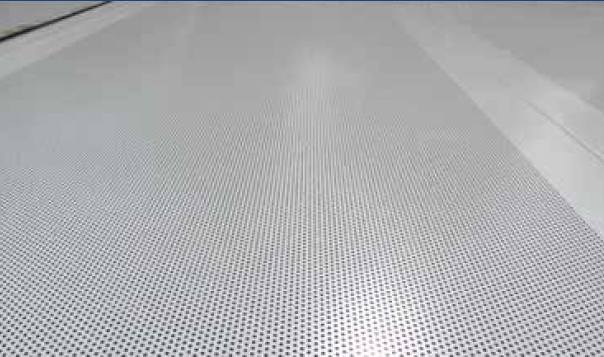

Panel constituido por dos láminas de acero adheridas mediante adhesivo orgánico a un núcleo aislante de lana de roca de alta densidad. La cara inferior dispone de perforaciones de 3 mm de diámetro. Entre la cara perforada y el núcleo se coloca un velo de fibra de vidrio.



Categoría:
Descripción

Descripción

Panel constituido por dos láminas de acero adheridas mediante adhesivo orgánico a un núcleo aislante de lana de roca de alta densidad. La cara inferior dispone de perforaciones de 3 mm de diámetro. Entre la cara perforada y el núcleo se coloca un velo de fibra de vidrio.


Recubrimiento Acero

  • Zinc Aluminio, aplicado en ambas caras según norma fabricación ASTM A792 M08/ calidad AZ-150 (150 gr/m2).


Terminación

  • Prepintado: Pintura poliéster con espesor de 20 micras aplicada en una cara, en línea continua a base de resinas sintéticas, pigmentos y aditivos que proporcionan un acabado de alta calidad. Amplia variedad de colores para cara y trascara.
  • Plastisol: Sustrato metálico constituido por un 95% de zinc y un 5% de aluminio. El Plastisol es un recubrimiento polimérico supercial de resinas de PVC y otros aditivos químicos y plasticantes, con aplicación de color, que se
    aplica sobre el acero, de modo de aumentar su resistencia a la abrasión, la
    corrosión y otras condiciones climáticas o del medio adversas. Espesores de Plastisol de 100 y 200 micras, por una o ambas caras.
  • PVDF: Terminación de pintura termoplástica que combina Floruro de polivinilideno con resinas y pigmentos y que posee gran resistencia a la abrasión, ambientes ácidos, a la exposición de rayos UV y a la humedad.
  • Natural: Zinc Aluminio



Aplicaciones

  • Revestimientos laterales de construcciones industriales, instalaciones hospitalarias, edificios comerciales, institucionales, de energía y de la minería, entre otros.
  • Panel autosoportante para aplicaciones de muro y cielo que requieran resistencia al fuego, combinado con absorción de ruidos.
  • Como elementos constructivos verticales.
  • Excelente absorción acústica sobre todo el espectro de frecuencia, con un índice de absorción NRC entre 0,9 y 0,97.
  • Facilidad de montaje y rapidez de instalación
  • Compatible con diferentes sistemas de acabados.
  • Óptimo aislamiento acústico con un índice de valor Rw entre 33 y 36 dB.
  • Núcleo de Lana de Roca no combustible.
  • Por ser modular permite realizar ampliaciones con gran facilidad.

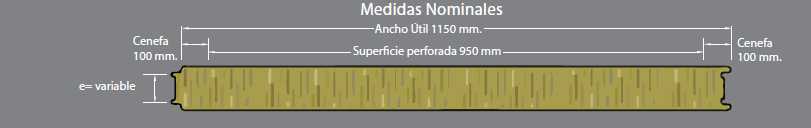

ESQUEMA DE MEDIDAS NOMINALES
TABLA DE MEDIDAS
Ancho útil: 1150 mm
Ancho nominal: 1170 mm
Espesores: 50 mm / 60 mm / 80 mm / 100 mm / 150 mm
Largos del panel: Desde 2,5 m hasta 12 m. Según espesor de panel. Por manipulación se recomienda considerar paneles de máximo 9 mts
  • No se recomienda su uso en cubierta, en ambientes húmedos y en los que ocurra lluvia o nieve, por elevado peso y permeabilidad del núcleo.
  • Panel recomendado para soluciones de muros y tabiques cortafuegos, combinado con necesidades de absorción acústica.
  • Para revestimientos verticales se recomienda estructura conforme a carga de viento de la zona.
  • Se recomienda utilizar largos de panel conforme a las condiciones de manipulación en obra.
  • Se recomienda quitar el foil inmediatamente después de instalar, para evitar adherencia permanente.
  • Se recomienda almacenar en lugar seco antes de instalar.
