FRIGOPROOF 825

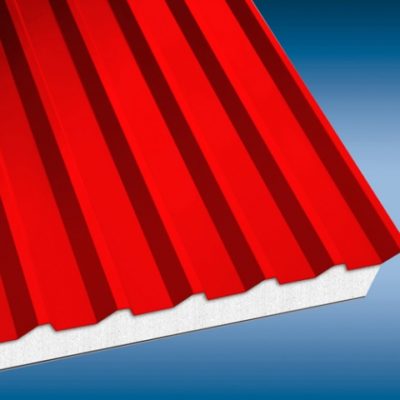

Panel aislado de acero estructural de ocho trapezoides con núcleo aislante de poliestireno expandido.

Categoría:
Descripción

Núcleo POL

Descripción

Panel aislado de acero estructural de ocho trapezoides con núcleo aislante de poliestireno expandido.

Aplicaciones

  • Cubiertas y revestimientos laterales.
  • Construcciones industriales y frigorificos.
  • Edificaciones comerciales.
  • Edificaciones institucionales.
  • Construcciones habitacionales.


Acero

Calidad estructural Grado 37 (of: 2.600 kg/cm2).
Espesores estándar recomendados: 05, / 0,4 mm. 0,5 / 0,5 mm. 0,6 / 0,5 mm.

Recubrimiento Acero

  • Zinc Aluminio, aplicado en ambas caras según norma fabricación ASTM A792 M08 / recubrimiento tipo AZ-150 (150 gr/m2)
  • Zinc Galvanizado según ASTM A653 MO7 recubrimiento G90 (275 gr/m2).


Terminación

  • Prepintado: Pintura de poliéster con espesor de 20 micras aplicada en una cara, en línea continua a base de resinas sintéticas, pigmentos y aditivos que proporcionan un acabado de alta calidad, Amplia variedad de colores para cara y trascara.
  • Plastisol: Sustrato metálico constituido por un 95% de zinc y un 5% de aluminio. El Plastisol es un recubrimiento polimérico superficial de resinas de PVC y otros aditivos químicos y plastificantes, con aplicación de color, que se aplica sobre el acero, de modo de aumentar su resistencia a la abrasión, la corrosión y otras condiciones climáticas o del medio adversas. Espesores de Plastisol de 100 y 200 micras, por una o ambas caras.
  • PVDF: Terminación de pintura termoplástica que combina Floruro de polivinilideno con resinas y pigmentos y que posee gran resistencia a la abrasión, ambientes ácidos, a la exposición de rayos UV y a la humedad.
  • Natural: Zinc Aluminio.




Recomendaciones:

  • Para cubiertas se recomienda usar una pendiente mínima de 7%.
  • Para revestimientos se recomienda estructura conforme a carga de viento de la zona.
  • Se recomienda quitar el foil inmediatamente después de instalar, para evitar adherencia permanente.
  • Se recomienda almacenar en lugar seco antes de instalar.
  • Se recomienda utilizar largos de panel conforme a las condiciones de manipulación en obra.
  • Los paneles trapezoidales Villalba pueden ocasionalmente presentar ondulaciones de borde, siempre dentro de las tolerancias aceptadas por las normas chilenas NCh 222 y NCh 223. Debe tenerse en consideración esta característica propia de la conformación del panel en caso de aplicar en revestimientos laterales, pues podría afectar la apariencia estética de fachada esperada.
  • Excelente comportamiento ante el fuego.
  • Alta resistencia mecánica.
  • Gran resistencia a la humedad, corrosión y medioambiente.
  • Permite fijaciones a estructuras de madera, estructuras metálicas y de hormigón.
  • El diseño permite su instalación horizontal y vertical en caso de revestimientos.
  • Instalación rápida y simple.
  • Su traslado es fácil conforme a sus dimensiones.
  • Permite soluciones de largos continuos (máx. a pedido=13,5 mts).
  • Superficies homogéneas de limpieza fácil y rápida.

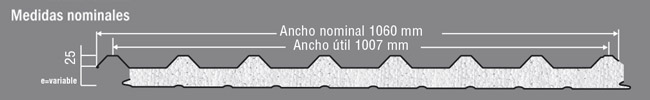

ESQUEMA DE MEDIDAS NOMINALES
TABLA DE MEDIDAS
Ancho útil: 1000 mm
Ancho Nominal: 1060 mm
Alto Nervio: 20 mm
Espesores: 50 mm / 75 mm / 100 mm / 120 mm / 150 mm / 200 mm / 250 mm
Largos del Panel: Desde 2.00 hasta 13.5 mt Largos a pedido
Esquema Poliester
VA 15
TERRACOTA
RAL 6003
VERDE TIERRA
RAL 1000
SAHARA
RAL 9017
NEGRO
RAL 7024
GRIS PIZARRA
RAL 3020
ROJO
RAL 6002
VERDE FOLLAJE
RAL 1001
BEIGE
RAL 5009
AZUL PIEDRA
RAL 7040
GRIS CENIZA
RAL 2004
NARANJO
RAL 6011
VERDE MUSGO
RAL 9002
GRIS PERLA
RAL 5005
AZUL COBALTO
VA 12
BLANCO
RAL 1004
AMARILLO
RAL 6018
VERDE MANZANA
RAL 9006
GRIS SILVER
RAL 5012
Celeste
RAL 9003
BLANCO
Esquema Plastisol
RAL 9002
HAMLET
SOLENT BLUE
RAL 5002
HERITAGE GREEN
RAL 9007
ORION
RAL 9015
HONESTY
OCEAN BLUE
RAL 1003020
OLIVE GREEN
RAL 0005500
PURE GREY
RAL 0807030
STRAW
RAL 2604020
COBALT BLUE
RAL 1006020
MOORLAND GREEN
RAL 7000
ALASKA GREY
BAMBOO
RAL 2205015
WEDGEWOOD BLUE
RAL 6034
TURQUOISE
RAL 7038
GOOSEWING GREY
RAL 0405020
FOX
RAL 2307010
DUCK EGG
RAL 1008020
MEADOWLAND
RAL 9003
WHITE
