ARQUITECTÓNICO

Descripción

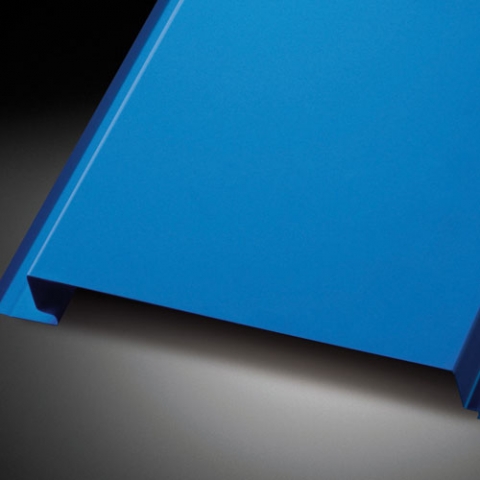

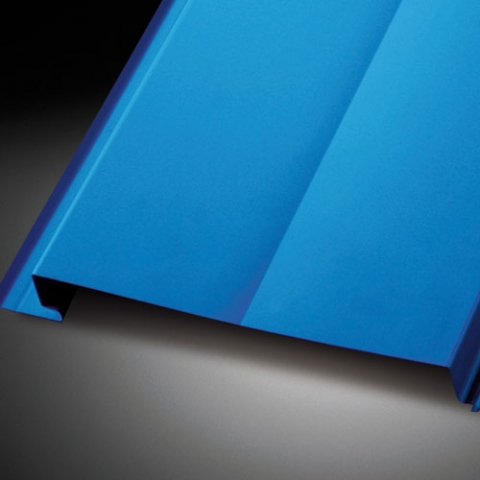

Panel de acero de fijación oculta con cuatro variaciones de diseño, ideal para aplicaciones de revestimiento y terminaciones arquitectónicas.

Sistema de fijación oculta permite lograr superficies de mayor valor estético.

Acero
Calidad Estructural Grado 37.

Recubrimiento Acero

Zinc Aluminio, aplicado en ambas caras según norma ASTM A792M08 para recubrimiento AZ150 (150 gr/m2) o prepintado Zinc Aluminio Magnesio norma ASTM A1046-19/AS1397-11 para recubrimiento AZM/ZAM 80 (80 gr/m2).

Terminación

Regular Poliéster | Sistema de pintura compuesto por una capa de acabado de poliéster de 20 μm de espesor, aplicada sobre una capa de imprimante (primer) de 5 μm, mediante proceso de pintado continuo en línea. La pintura está formulada a base de resinas sintéticas, pigmentos y aditivos. La cara posterior considera una capa de respaldo (back coat) de 5 μm.

Natural | Zinc Aluminio.

Opciones de terminación a pedido | con caracteristicas y beneficios específicos.

Aplicación

Uso de revestimiento lateral, en orientación vertical u horizontal.

ESQUEMA DE MEDIDAS NOMINALES

TABLA DE MEDIDAS

Ancho útil: 200 mm

Ancho Nominal: 236 mm

Alto Nervio: 25 mm

Espesores: 0,5 mm | 0,6 mm

Largos: Min. 1,5 m. | Máx. 14 m

(Recomendado máx. 6 m. por manipulación).
